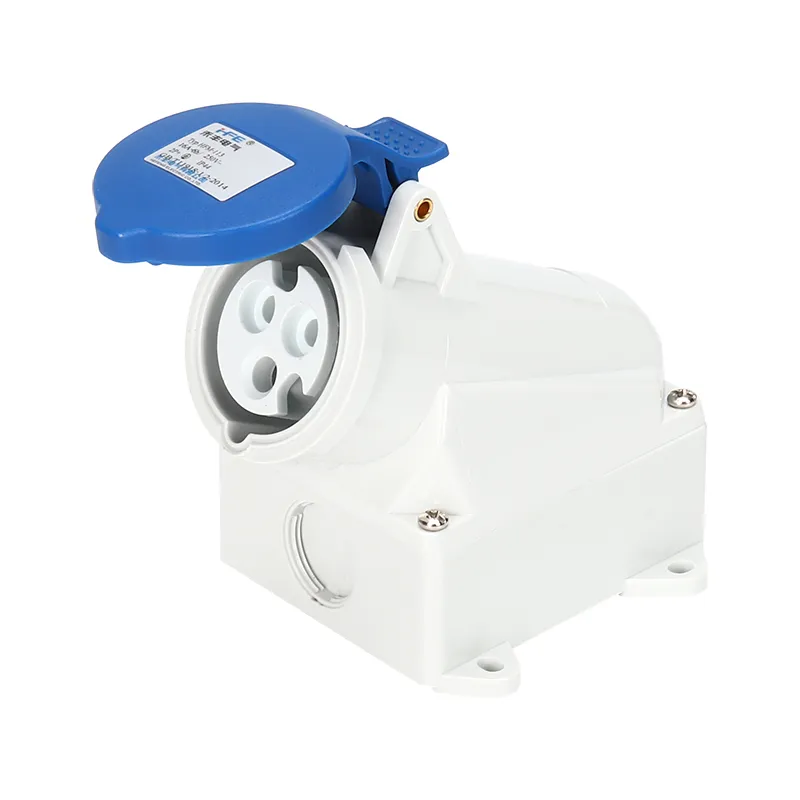

IEC 60309 rūpnieciskās ligzdas
Kopējās strāvas specifikācijas rūpnieciskajiem spraudņiem un rozetēm:
1. Saskaņā ar IEC60309 standartu (Starptautiskais elektrotehniskās organizācijas standarts) un Ķīnu (GB standarts), tas ir sadalīts 16A, 32A, 63A, 125A atbilstoši strāvai.
2. Saskaņā ar ASV UI standarta strāvas specifikācijām ir 20A, 30A, 60A, 100A.
Zhejiang Hefeng Electric Co., Ltd. ir viens no uzticamākajiem iec 60309 rūpniecisko kontaktligzdu ražotājiem un piegādātājiem Ķīnā. Ar bagātīgu pieredzi mēs sirsnīgi sveicam jūs mūsu rūpnīcā iegādāties augstas kvalitātes iec 60309 industriālās kontaktligzdas pārdošanai{4}. Visi OEM produkti ir ar augstu kvalitāti un zemu cenu.
Produkta informācija
Kopējās strāvas specifikācijas rūpnieciskajiem spraudņiem un rozetēm:
1. Saskaņā ar IEC60309 standartu (Starptautiskais elektrotehniskās organizācijas standarts) un Ķīnu (GB standarts), tas ir sadalīts 16A, 32A, 63A, 125A atbilstoši strāvai.
2. Saskaņā ar ASV UI standarta strāvas specifikācijām ir 20A, 30A, 60A, 100A.
3. Saderība starp dažādām specifikācijām
- IEC un GB standarta 16A produkti ir saderīgi ar ASV UL standarta 20A rūpnieciskajiem spraudņu un kontaktligzdu produktiem
- IEC un GB standarta 32A produkti ir saderīgi ar Amerikas UL standarta 30A rūpnieciskajiem spraudņu un kontaktligzdu produktiem
- IEC un GB standarta 63A produkti ir saderīgi ar Amerikas UL standarta 60A rūpnieciskajiem spraudņu un kontaktligzdu produktiem
- IEC un GB standarta 125A produkti ir saderīgi ar ASV UL standarta 100A rūpnieciskajiem spraudņu un kontaktligzdu produktiem
Tehniskais parametrs
|
Produkta nosaukums |
sienas stiprinājuma kontaktligzda |
||
|
Pašreizējais |
16A/32A |
||
|
Zemējuma kontakta pozīcija |
Standarta: 4h,6h 2h, 3h, 7h, 9h, 10h, * ir pieejama īpaša zemējuma kontakta pozīcija |
||
|
Ltem kods |
16A |
3 pin (2P+E) |
HFM-113/HFM-113-4 |
|
4 pin (3P+E) |
HFM-114/HFM-114-4 |
||
|
5 kontaktu (3P+N+E) |
HFM-115/HFM-115-4 |
||
|
32A |
3 pin (2P+E) |
HFM-123/HFM-123-4 |
|
|
4 pin (3P+E) |
HFM-124/HFM-124-4 |
||
|
5 kontaktu (3P+N+E) |
HFM-125/HFM-125-4 |
||
|
Aizsardzības pakāpe |
IP44 |
||
|
Spriegums |
110-130V~,220-250V~,380-415~,415V~ |
||
|
Standarta |
EN/ IEC 60309-1/2 |
||
|
Sertifikācija |
CE, ROHS, TUV, CB |
||

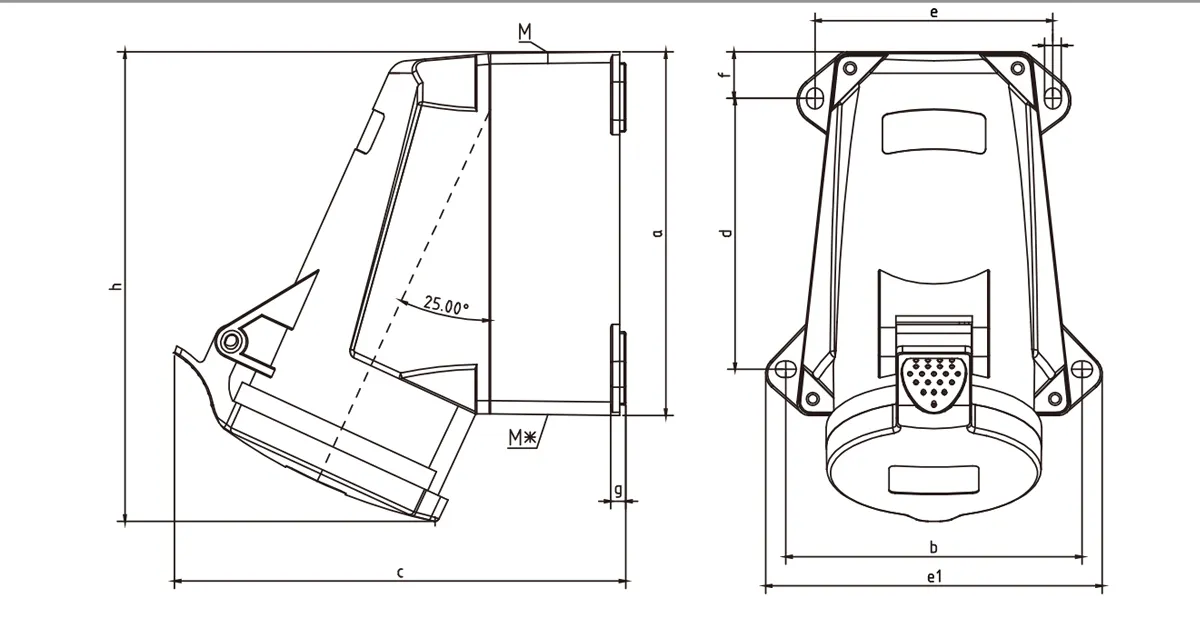

Izmēri
|
Pašreizējais |
16A |
32A |
||||
|
stabu skaits |
3 pin (2P+E) |
4 pin (3P+E) |
5 kontaktu (3P+N+E) |
3 pin (2P+E) |
4 pin (3P+E) |
5 kontaktu (3P+N+E) |
|
a |
95 |
95 |
95 |
122 |
122 |
122 |
|
b |
88 |
88 |
88 |
99 |
99 |
99 |
|
C |
128 |
133 |
138 |
151 |
151 |
159 |
|
d |
64 |
64 |
64 |
90 |
90 |
90 |
|
e |
78 |
78 |
78 |
80 |
80 |
80 |
|
e1 |
102 |
102 |
102 |
113 |
113 |
113 |
|
f |
15.5 |
15.5 |
15.5 |
16 |
16 |
16 |
|
g |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
5.2 |
|
h |
130 |
130 |
130 |
159 |
159 |
159 |
|
i |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
|
m |
M25 |
M25 |
M25 |
M32 |
M32 |
M32 |
|
M* |
1个M25 Aizbāzni var nogriezt. |
1个M32 Aizbāzni var nogriezt. |
||||
|
Kabeļa šķērsgriezums{0}}ir (m m²) |
1~2.5 |
2.5~6 |
||||
※ Pielāgošana ir pieejama īpašiem spriegumiem, zemējuma vietām, krāsām utt.
